PZ-200SD规格书

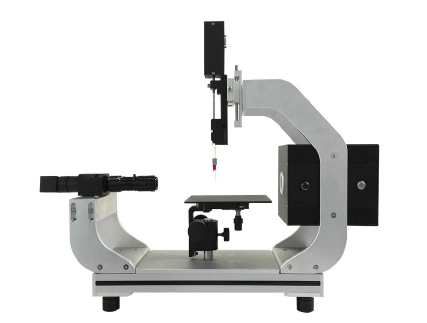

研究型接触角测量仪/Contact angle measuring device
(设备外观以实际出厂为主)
一· 概述（Summary）
接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。
PZ-200SD研究型接触角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能，设备采用全自动进
液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。
二 · 应用（Application）
接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
(部分测试功能需要选购专门附件完成）
1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量； 3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析； 4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品； 5. 附着滴法测试材料浸没在液体中的接触角测试； 6. 悬滴法测量各种液体表界面张力及其极性、色散分量； 7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析； 8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
三·设备原理（Principle）

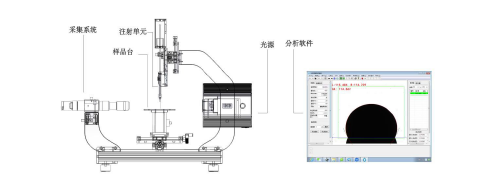

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

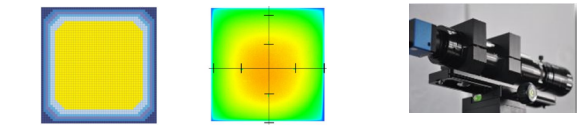

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度高达0.01 微升；样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，0.7-4.5倍放大可调，成像无畸形失真；
分析软件功能强大，具备一键式全自动拟合能力，具备拟合方法，满足各种液滴形态的精确拟合;

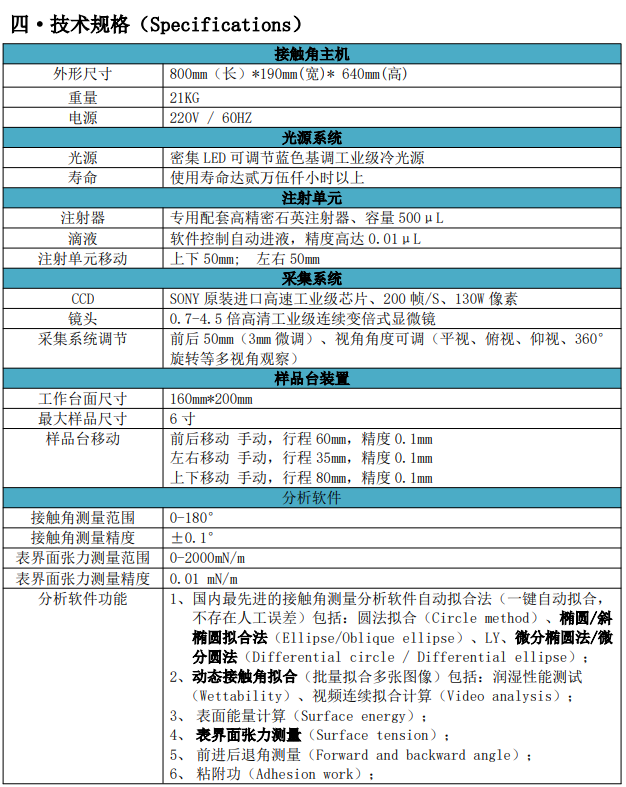

四·技术规格（Specifications）
五·符合国家的相关标准（Accord with national standard）
GB/T 24368-2009(玻璃表面疏水污染物检测)； 2.SY/T5153-2007（油藏岩石润湿性测定方法）； 3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）； 4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）； 5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
六·产品特点（Product features）
主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制， 采纳国际进口接触角设备的设计精华与配置，保证仪器具有较强的稳定性； 2. 采用工业级密集可调 LED 冷光源系统（寿命 25000H 以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；
3.采用高性能日本原装进口工业机芯，工业 级远心变焦变倍镜头，基本可达到图像无失 真情况，确保最佳的成像效果； 4. 采用 USB2.0 标准接口，数据传输速度快，兼容性高，成像稳定性强； 5. 国内提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片 3° 5°8° ；60°90°120°；115°（选配）； 6. 采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量； 7. 拥有较好的接触角分析方法，满足所有种类液 滴成像的精确拟合，其中包括微分椭圆与微分圆特殊液 体成像拟合方法； 8. 采用国际计算方法，软件已实现全自动拟合避免人 为操作造成的误差； 9. 具备双边接触角测量快速拟合功能，更全面量分析 液体与固体的表面润湿性能、更准确的分析表面实际润湿情况；10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角 的变化，再由软件自动批量拟合；11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；12.具备前进后退角测量功能，便于高效的测量样品表面稳定性能；13.具备多种可选配功能件

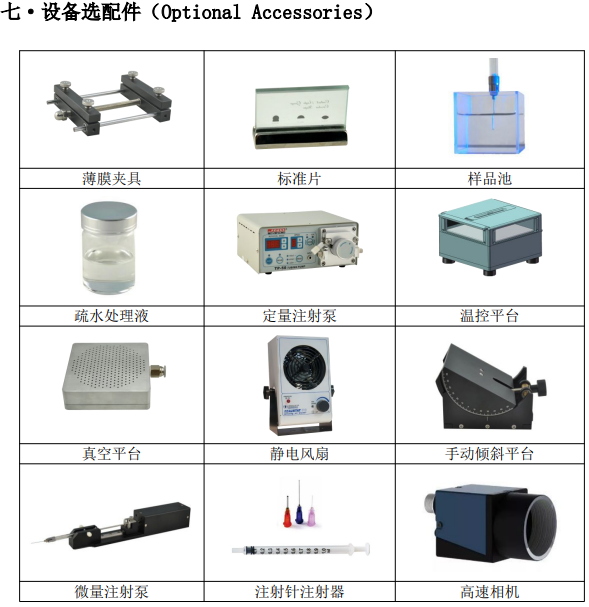

七·设备选配件（Optional Accessories）
八.售后服务（After-sales service）
1. 常规型号，闪电发货； 2. 全球仪器整机两年质保； 3. 提供售前免费实验服务； 4. 全球仪器软件终身免费在线升级； 5. 总部定期操作及理论知识培训； 6. 仪器终身校准维护保养服务；

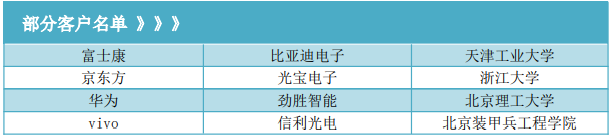

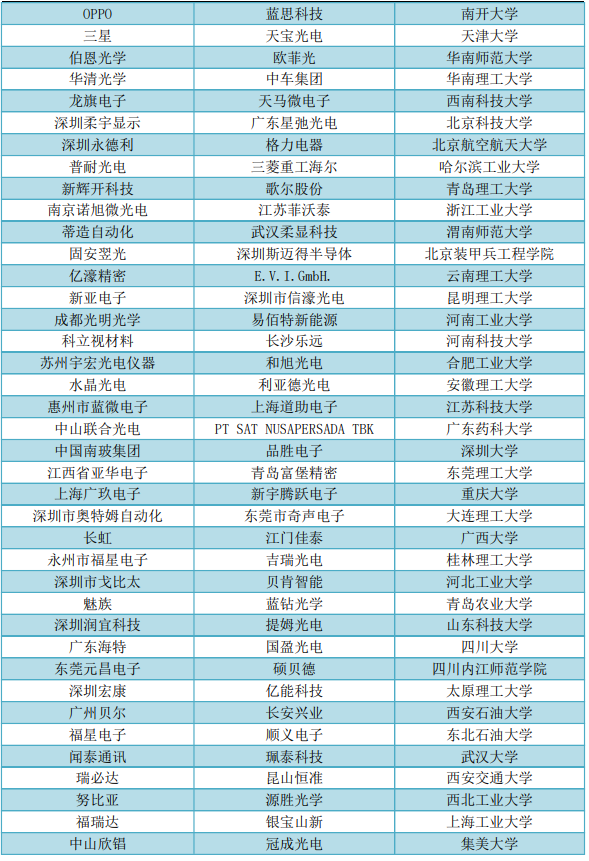

九·已有合作客户已有合作客户（Customers)
