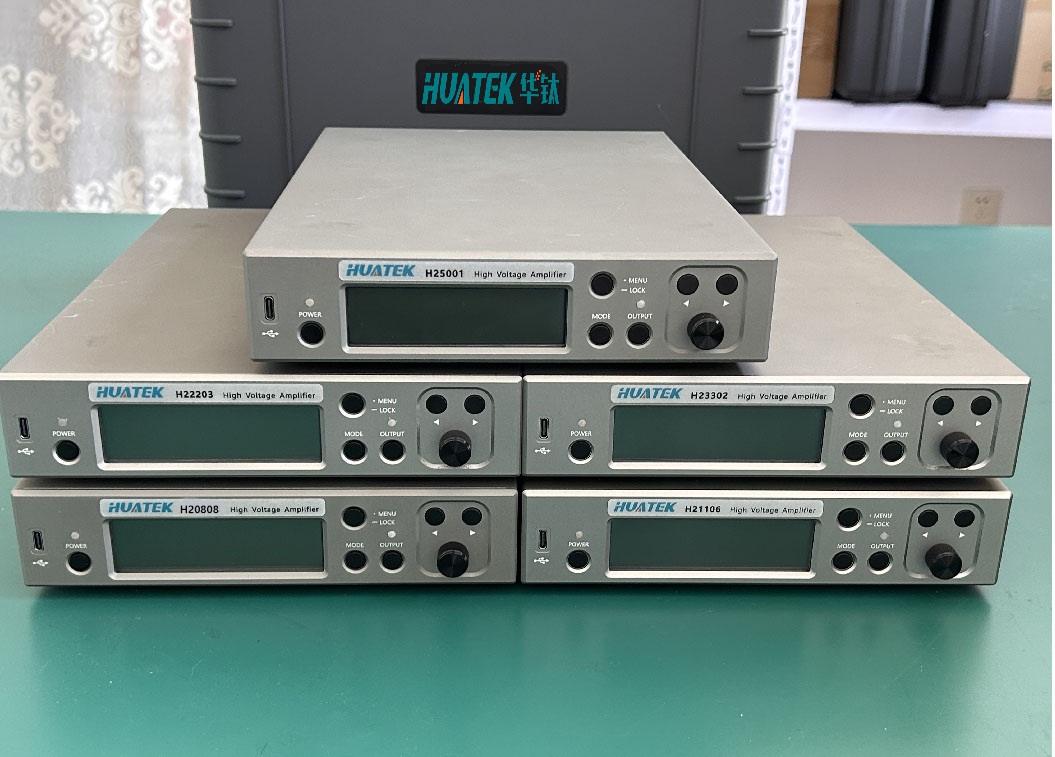

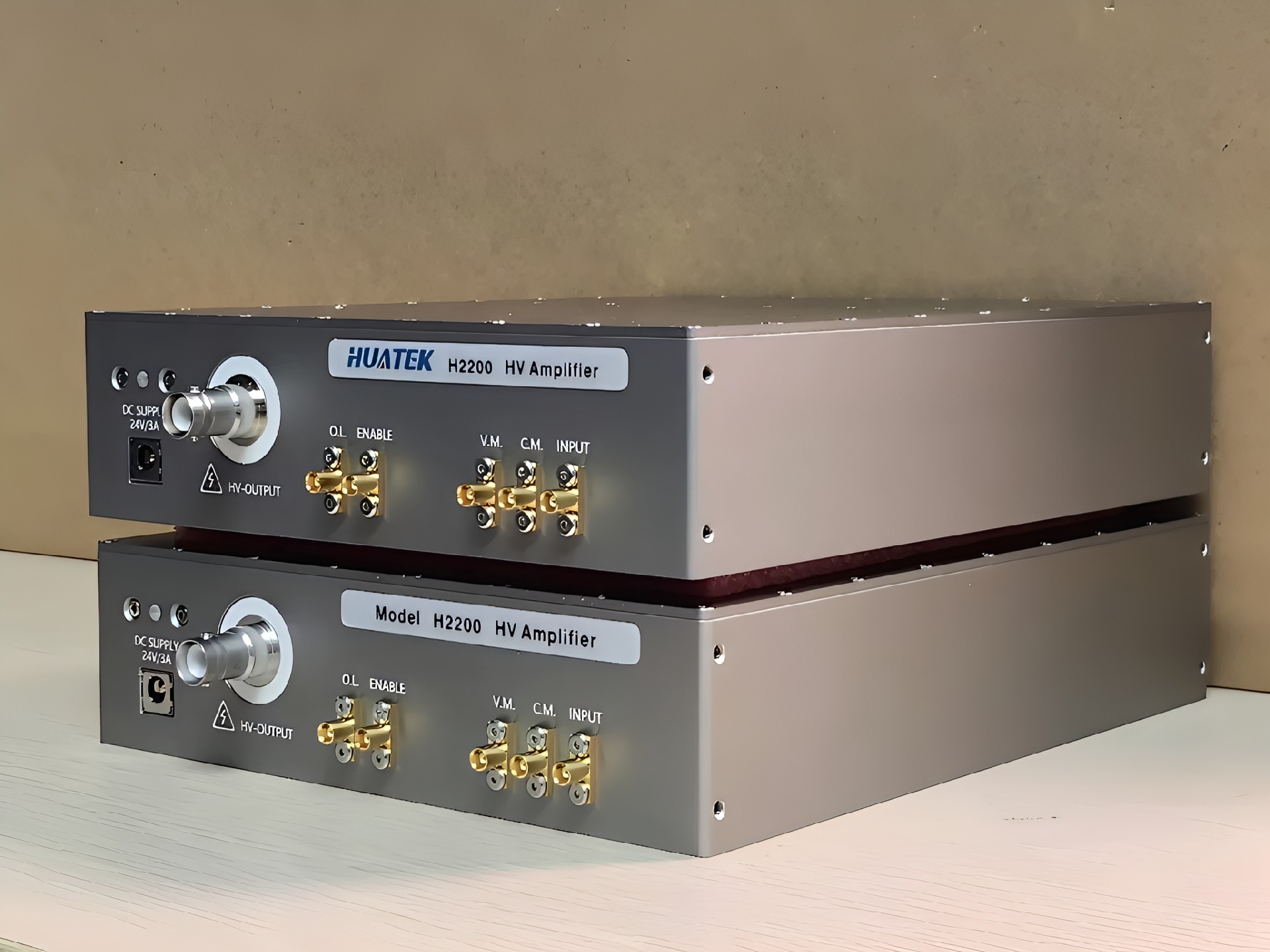

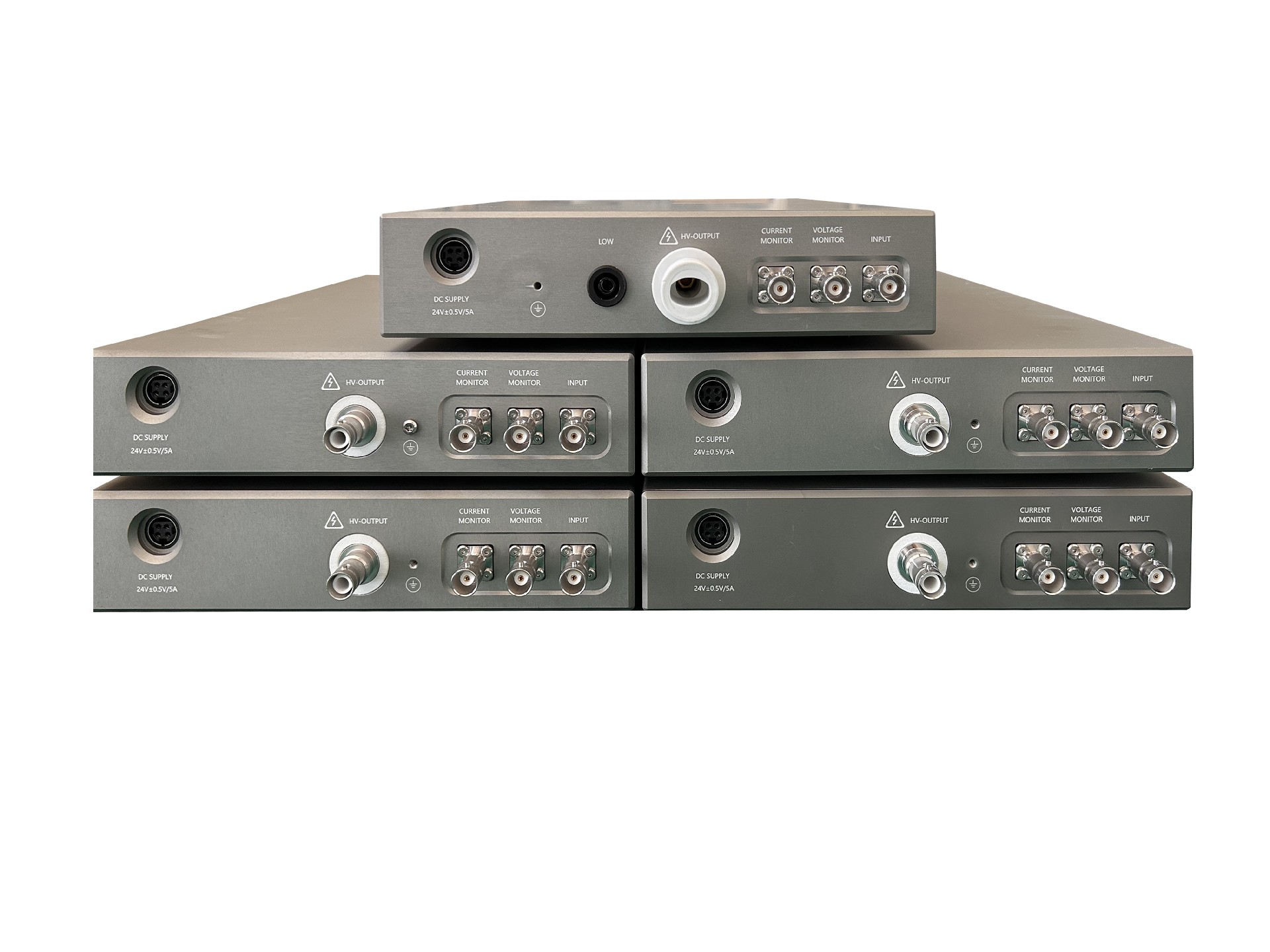

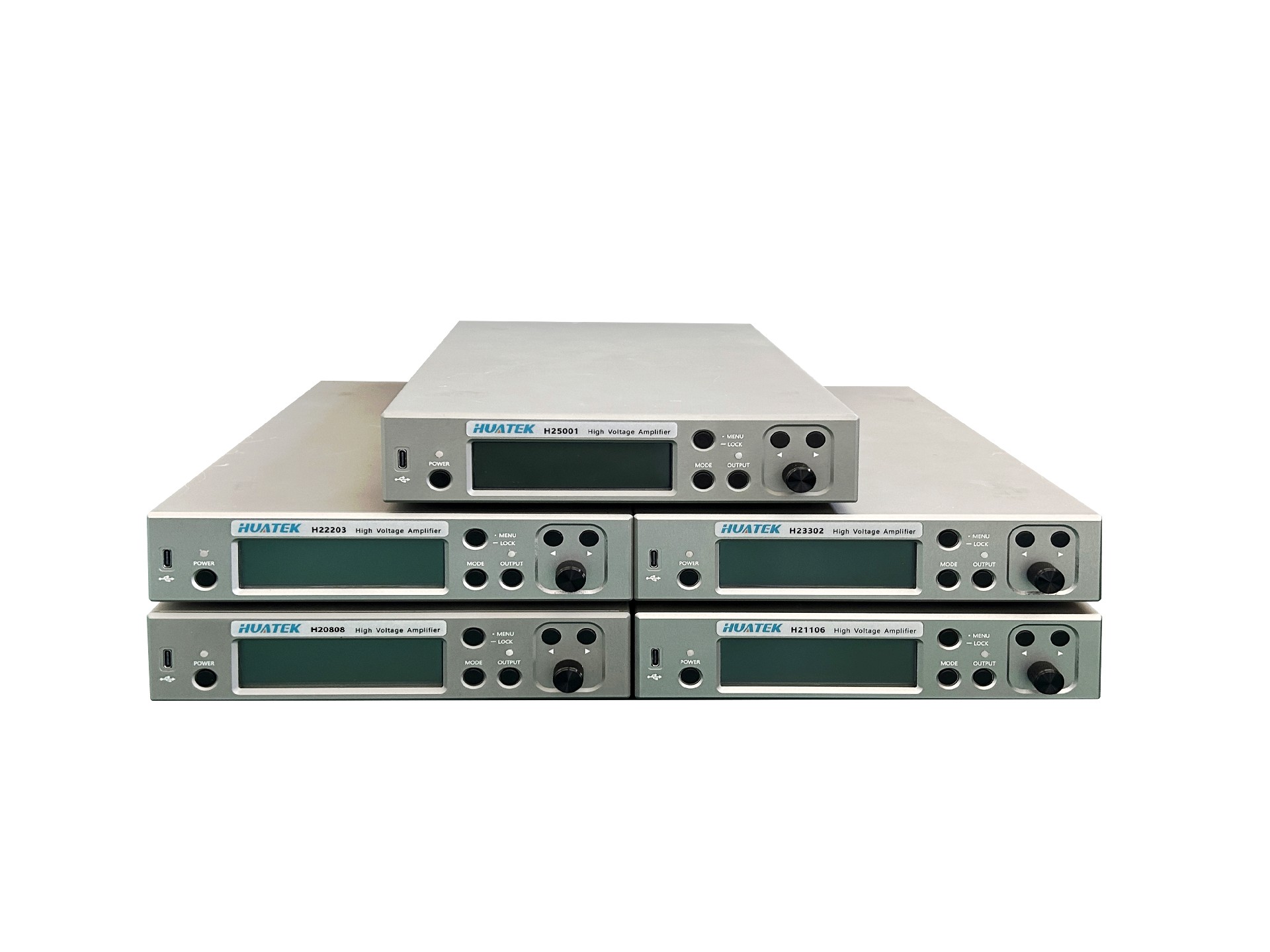

北京tyc234cc 太阳成集团 HUATEK-H20000系列高压放大器

 一、北京tyc234cc 太阳成集团高压放大器产品简介

高压放大器（功率放大器）核心功 能是将输入信号的功率放大到足够高的电 压或电流水平，以满足驱动负载的需求。 通过增强输入信号的幅度，功率放大器使得原本微弱的信号能够产生更强的输出，进而驱动更大的负载。为了实现这一过程，功率放大器通常 包括输入阶段、增益控制阶段和输出阶段。 输入阶段负责接收和调节输入信号；增益 控制阶段对信号进行放大；输出阶段则将放大后的信号输出到负载。

二、HUATEK H20000系列放大器重新定义

桌面级台式高压信号放大器（四象限电源），采用现代仪器设计理念，仅有1U的 高度和一包A4纸的体积，机身整体采用铝 合金打造，具有数控增益、数控offset，短 路保护功能。

三、主要特点：

高压放大：±800V/±1100V/±2200V/±3300V/±5000V/±10KV

强大输出：高达66W的峰值功率

广泛带宽：DC-100kHz/50kHz/20kHz/10kHz/5kHz/3kHz

紧凑设计：1U(4.45cm)高度，仅约A4纸大小(仅限HUATEK-H20000系列）

安全无忧：一键锁定设置，避免误操作

精准调节：数控增益调节，最小0.1倍步进

直流偏置：数控offset调节，最小1V步进， 最高可达10KV(H31005型号)高压输出

直观显示：液晶显示器实时参数显示

多重保护：Single/Hiccup两种短路保护模式

便捷通信：USB（TYPEC）接口，方便集成

高效散热：温控散热系统，低噪声运行

低噪声高精度：输出噪声低，高精度场景

四象限输出：支持驱动容性负载

四、北京tyc234cc 太阳成集团高压放大器产品典型应用及产品详情：

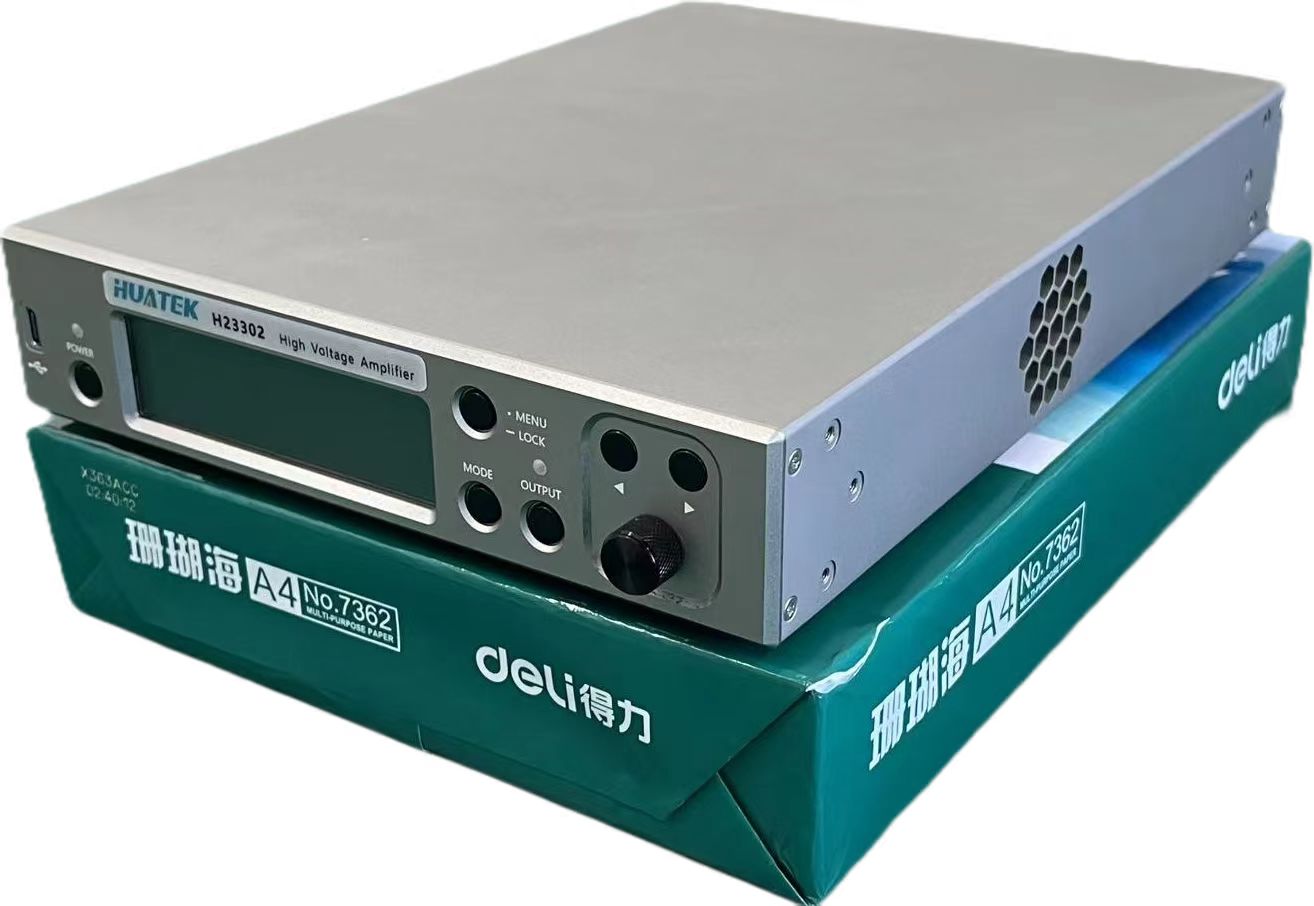

1、紧凑设计：1U高度，机身仅约A4纸大小采用超紧凑设计，机身高度仅为1U，大小约等 于一包A4纸的尺寸，极大地节省了机柜空间。能确保设备能够灵活地安装在狭小的空间内，满足高密 度部署的需求。(仅限HUATEK-H20000系列)

2、精准调节：数控增益调节，最小0.1倍步进配备了数控增益调节功能，支持最小0.1倍步进行调节。

3、直流高压输出：数控offset调节，最小1V步进，无需外部信号源支持数控offset调节，能够输出精确的直流高压信号，最高可达10KV(H31005型号)高压输出.

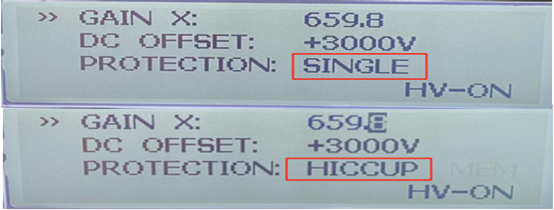

4、多重保护：Single 和 Hiccup短路保护模式 Single 模式会在短路发生时立即断开输出，保护设备不受损坏；Hiccup模式则允许负载击穿后短暂停机并重新启动，适用于容性负载或电流波动较大的场景。

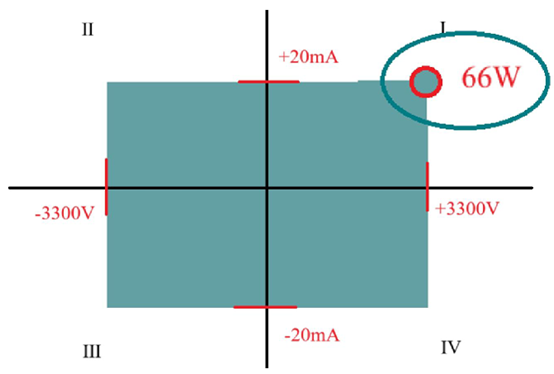

5、强大输出：高达66W的峰值功率能够提供高达66W的峰值功率，确保其在各种工作环境下都能提供强劲的输出性能。

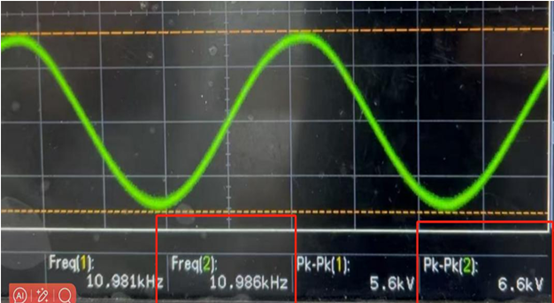

6、广泛带宽：DC-标称带宽内均能输出峰值功率设备在DC至标称带宽范围内能够提供稳定的峰值功率，确保无论在低频还是高频应用中都能提供可靠的信号输出。

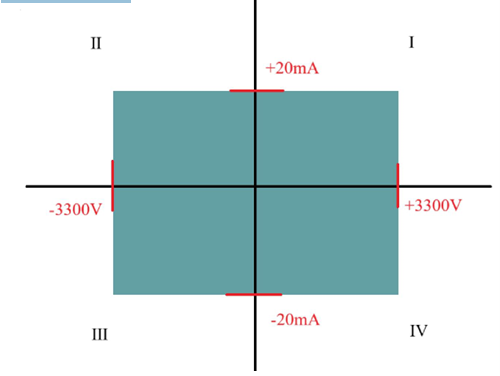

7、四象限输出：支持驱动容性负载 支持四象限输出，可以稳定地驱动容性负载。无论是正负电流，还是正负电压输出，设备都能够提供稳定的信号。

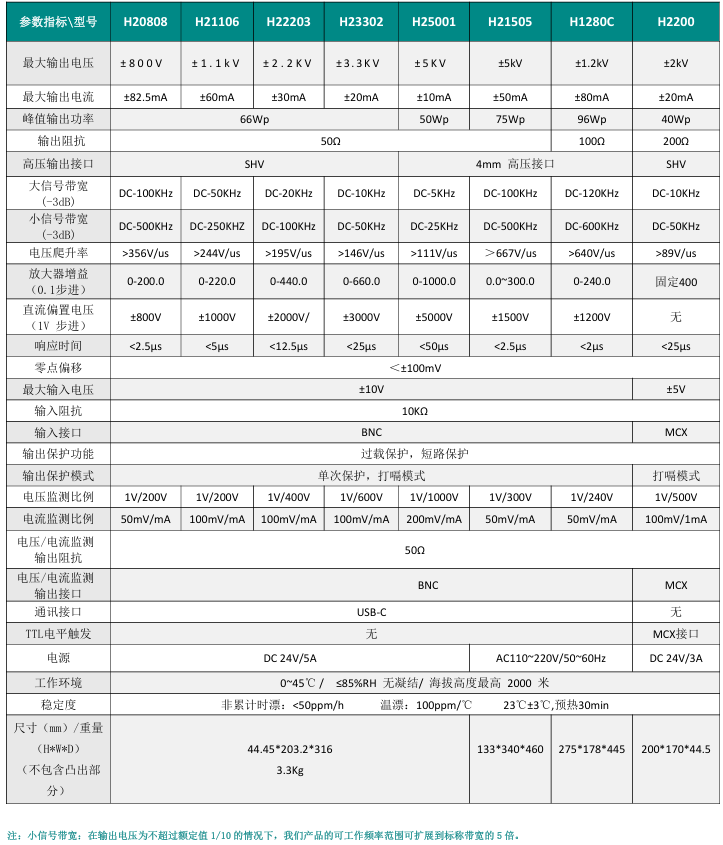

五、HUATEK-H20000系列高压放大器技术指标：

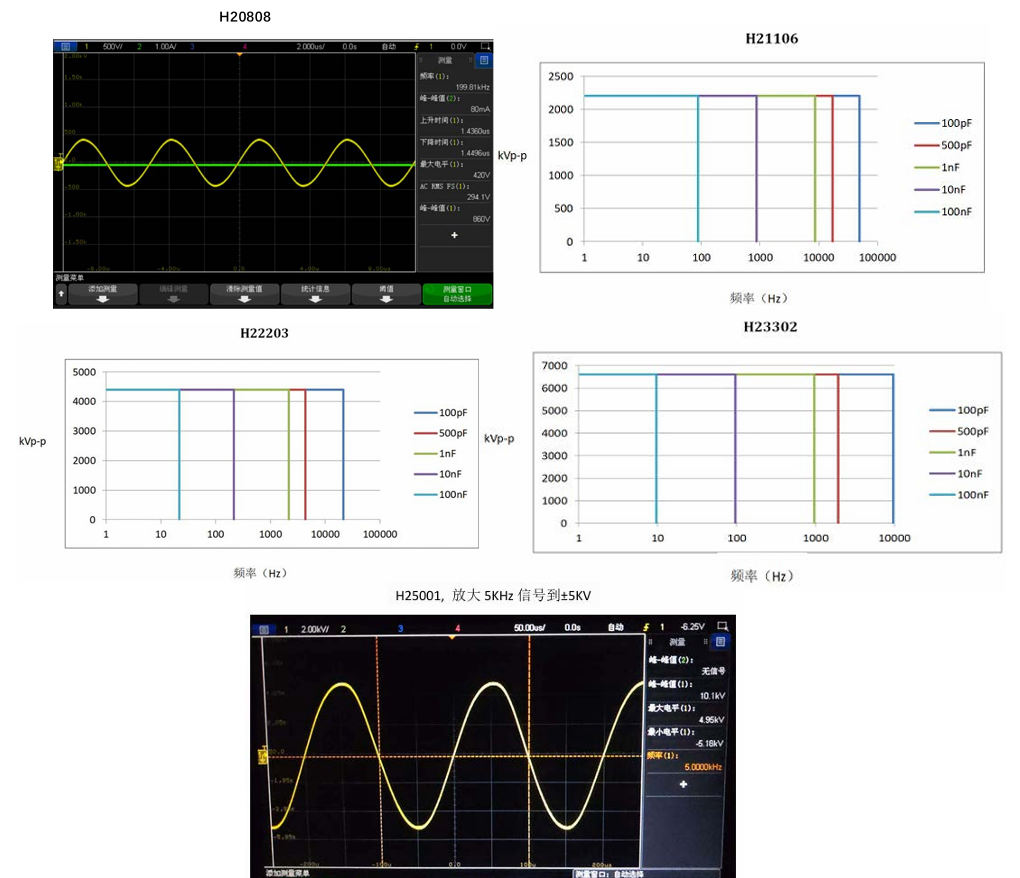

  六、HUATEK-H20000系列高压放大器幅频特性：

 该高压放大器为我司自有品牌产品，放大器产品可支持定制，如您对我们的产品感兴趣，欢迎咨询联系北京tyc234cc 太阳成集团技术有限公司官方电话：010-53351705/18301065540（微信同号）
